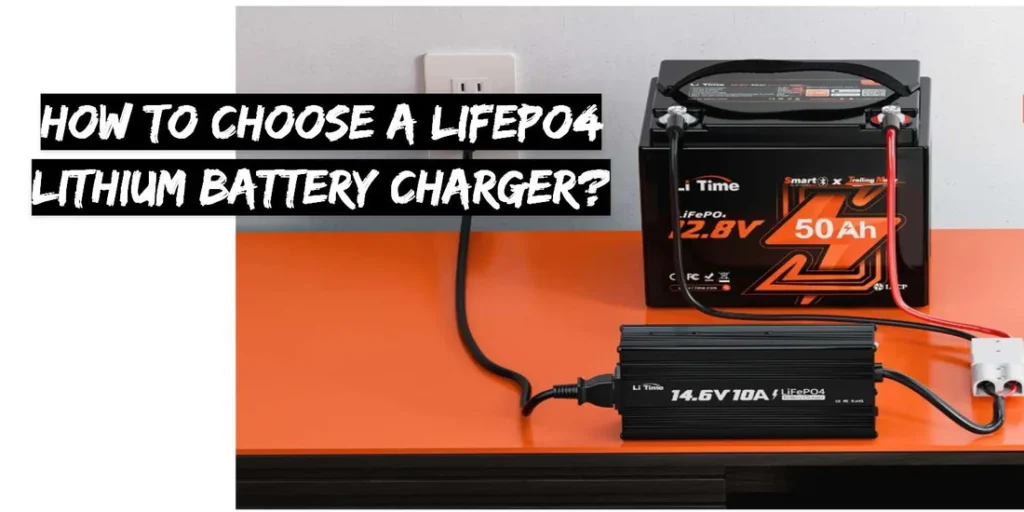

Літієві батареї забезпечують вражаючу продуктивність і довговічність, але вибір правильного зарядного пристрою має важливе значення для підтримки їх потужності та продовження терміну служби. Правильно підібраний зарядний пристрій не тільки підвищує ефективність та безпеку, але й забезпечує необхідний догляд за акумулятором, будь то автофургон, тролінговий мотор або гольф-кар. У цьому посібнику ми докладно розповімо про основи заряджання літієвих акумуляторів, що допоможе вам зробити усвідомлений вибір, щоб ваші пристрої працювали без збоїв протягом багатьох років.
Стандартні свинцево-кислотні та літієві зарядні пристрої: в чому різниця?
Спеціальні зарядні пристрої на основі літію призначені для більш ефективної зарядки акумуляторів LiFePO4 з використанням профілю заряду, який відповідає їх напрузі та характеристикам розряду. На відміну від цього, стандартні свинцево-кислотні зарядні пристрої зазвичай мають більш простий профіль заряду, часто не оптимізований для потреб у зарядці літієвих акумуляторів. Це може призвести до більш повільної зарядки, скорочення терміну служби батареї або навіть пошкодження літієвих батарей, якщо використовується свинцево-кислотний зарядний пристрій.
Нижче наведено докладні відмінності.

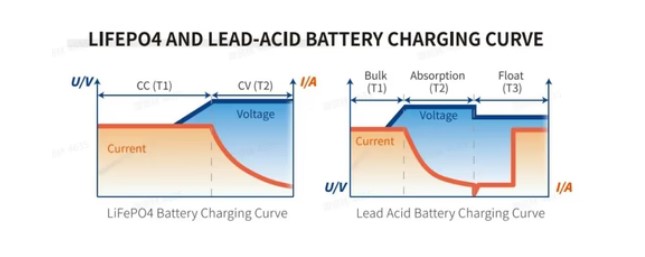

1. Алгоритм заряджання
По-перше, ці 2 типи акумуляторів мають різний алгоритм зарядки.
Свинцево-кислотний акумулятор:
Свинцево-кислотні зарядні пристрої зазвичай працюють у три етапи:
- Об’ємна стадія: Під час цього етапу зарядний пристрій подає постійний високий струм на акумулятор. Напруга неухильно зростає, поки не досягне номінальної напруги батареї (близько 14,4-14,8 В для системи 12 В).
- Стадія абсорбції: Як тільки напруга акумулятора досягає цільового значення, зарядний пристрій перемикається в режим постійної напруги. Струм знижується, а напруга підтримується на постійному рівні для повної зарядки акумулятора. Цей етап може тривати деякий час, залежно від стану акумулятора.
- Флоат-сцена: Після повної зарядки акумулятора зарядний пристрій знижує напругу до більш низького рівня, що обслуговується (близько 13,2 В для системи 12 У). Це допомагає підтримувати заряд без перезаряджання. Цей етап призначений для того, щоб батарея залишалася зарядженою, коли вона не використовується.
Литієва батарея LiFePO4:
Тим не менш, логіка зарядки літієвих акумуляторів, особливо LiFePO4, зазвичай являє собою CC/CV, що означає постійний струм / постійна напруга. Ось більш детальний огляд того, як працює зарядка CC/CV для літієвих батарей:
A. Каскад постійного струму (CC)
У каскаді CC зарядний пристрій подає постійний струм на акумулятор, в той час як напруга поступово збільшується. Ця фаза продовжується до тих пір, поки батарея не досягне заданої максимальної напруги (зазвичай від 14,4 В до 14,6 В для батареї LiFePO4 12 В).
- Мета:Ця фаза швидко заряджає акумулятор приблизно до 80-90% його ємності.
- Поточний рівень: Часто встановлюється на високий, стійкий рівень струму, але він повинен знаходитися в безпечних межах зарядки акумулятора, щоб уникнути перегріву.< /span>
B.Каскад постійної напруги (CV)
Як тільки батарея досягає цільової напруги, зарядний пристрій переключається в режим постійної напруги, де напруга підтримується на постійному рівні (наприклад, 14,4 В для 12 У LiFePO4). Під час цієї стадії струм поступово зменшується в міру наближення акумулятора до повної ємності.
- Мета: Ця фаза «доливає» акумулятор, заповнюючи ємність, що залишилася, уникаючи при цьому перенапруги.
- Поточне звуження: Ток природним чином зменшується в міру того, як батарея наближається до повного заряду, зазвичай звужуючись до дуже низького рівня (близько 1 -2% від номінальної ємності), що сигналізує про те, що батарея повністю заряджена.
C. Припинення платежу
На відміну від свинцево-кислотних акумуляторів, літієвим батареям не потрібен поплавковий каскад, так як вони не так швидко розряджаються. Зарядка вважається завершеною, коли струм у каскаді CV падає до мінімального рівня.
- Без плаваючого ступеня: Акумулятори LiFePO4 не вимагають поплавкової зарядки; Вони ефективно утримують свій заряд і без нього.
- Відсікання заряду: У цей момент система керування акумулятором (BMS) може зупинити зарядку, щоб запобігти перезарядженню, або зарядний пристрій автоматично вимкнеться, якщо він призначений для розпізнавання повністю зарядженого стану.
Цей двоступінчастий процес CC/CV ідеально підходить для літієвих акумуляторів. Перезарядження може призвести до перегріву та зниження ємності, тому підтримання точних граничних значень напруги в каскаді CV має вирішальне значення для довговічності та безпеки літієвих батарей.
2. Обмеження напруги
Свинцево-кислотні акумулятори зазвичай заряджаються від 14,4 В до 14,8 В (для системи 12 В). Якщо напруга перевищує цей діапазон протягом тривалого часу, це може пошкодити акумулятор і викликати газоутворення, що призведе до втрати електроліту.
Літієві батареї заряджаються до трохи вищої напруги (зазвичай від 14,4 В до 14,6 В для системи 12 В).Перевищення цієї напруги може призвести до пошкодження акумулятора, скорочення терміну його служби або в деяких випадках до теплового розгону.
3. Температурна компенсація
Свинцево-кислотні зарядні пристрої часто включають температурну компенсацію для регулювання напруги зарядки в залежності від температури акумулятора. Низькі температури можуть знизити напругу, тоді як високі температури можуть її збільшити. Це допомагає запобігти пошкодженню акумулятора.
Літієві батареї менше схильні до перепадів температур порівняно зі свинцево-кислотними, але високі температури все ж таки можуть їх пошкодити. Хоча деякі літієві зарядні пристрої мають базову температурну компенсацію, це не так критично, як для свинцево-кислотних акумуляторів. Багато літієвих батарей мають вбудовані системи керування батареями (BMS), які контролюють температуру і запобігають зарядженню, якщо батарея занадто гаряча або занадто холодна.
4. Саморозряд та технічне обслуговування
Свінцово-кислотні акумулятори мають більш високу швидкість саморозряду, що означає, що вони швидше втрачають заряд, коли не використовуються.Вони вимагають плаваючої зарядки, щоб підтримувати їх у робочому стані, коли вони не використовуються протягом тривалого часу.
Літієві акумулятори мають набагато меншу швидкість саморозряду, і вони не потребують постійної поплавкової зарядки . Вони можуть зберігатися протягом тривалого часу без істотної втрати заряду, що є однією з переваг використання літію в порівнянні зі свинцево-кислотним у багатьох сферах застосування.
Використання невідповідного зарядного пристрою (наприклад, свинцево-кислотного зарядного пристрою для літієвих акумуляторів) може призвести до пошкодження акумулятора, скорочення терміну служби або навіть до небезпечних умов, тому завжди важливо підібрати зарядний пристрій відповідно до типу акумулятора для забезпечення оптимальної продуктивності та безпеки.
